随着人民生活水平的提高，追求高品质的生活愿望愈发强烈，智能家居应运而生，那么在家庭布线施工中，我们需要做哪些工作？以下家庭居室布线方案可参考。

1、两居室家居布线

主卧室安装两个信息点，位于双人床两侧便双方能够同时使用笔记本电脑。辅卧室安装信息点，位于单人床床头或写字台附近，便于子女或来访客人使用。客厅安装一个信息点，位于沙发一端或茶几附近较为隐蔽的位置，便于使用笔记本电脑在客厅办公或娱乐。

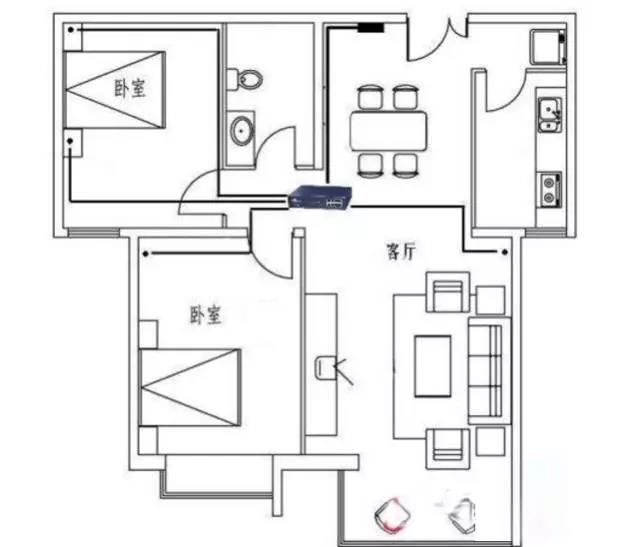

另外，再从住宅小区提供的信息插座引一条双绞线到集线设备处，以实现家庭网络的小区局域网接入。电话线与电源线应当分管铺设，彼此之间的距离为20cm。信息插座、语音插座与电源插座的距离也应当在20cm。布线方案可以参考如图的设计进行，其中“.”表示信息点。

将双绞线穿入PVC管，埋设在地板垫层。需要过墙时，在墙壁贴近地面处打洞。信息插座采用墙上型，在墙壁中埋设底盒。信息插座距地面距离为20cm，距电源插座的距离也为20cm。集线设备(集线器或交换机)安装在辅卧室，建议选用5口桌面型设备，可以固定在写字台近床头的一侧，既节约空间、保证有适当的通风空间，同时又避免设备直接暴露影响美观。

2、三居室家居布线

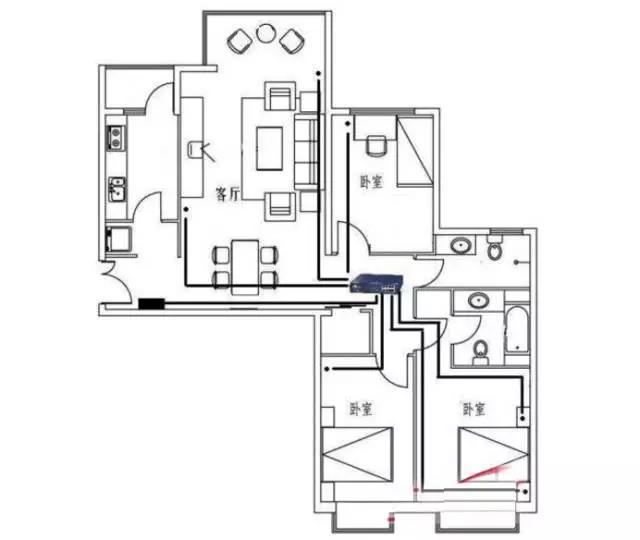

两居室相同，故不再赘述。由于三居室的客厅通常比较大，所以可考虑在两侧的墙壁上分别安装一个信息点，均位于距窗口1m～1.5m的隐蔽位置，便于同时接入计算机。综合布线的要求与两居室完全相同。三居室的走线方式与两居室相同，注意其中“.”表示信息点。

3、复式家居布线

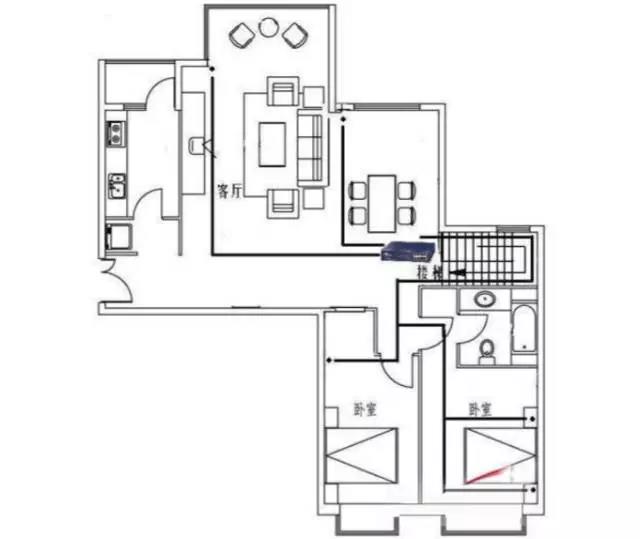

楼上主卧室和辅卧室的设计，以及小区宽带链路与两居室相同故不复赘述。一楼大厅内的两侧墙壁上分别安装一个信息点，均为位于距窗口1m～1.5m的隐蔽位置，便于同时接入计算机或无线AP，在楼板和墙壁上打洞并穿入PVC管，实现双绞线在楼层间居室间的穿越。建议将集线设备安装在一层楼梯背面，既便于维护，又不影响美观。综合布线的要求与两居室完全相同，其中“.”表示信息点。

如果小区宽带允许每个家庭有多个用户接入，且采用DHCP动态分配IP地址，那么只需使用一条交叉线将集线器与小区提供的信息插座连接即可。如果小区未提供DHCP服务，则需为每台计算机都设置IP地址。如果小区只为每个家庭分配一个IP地址，并通过MAC地址方式限制接入数量，那么就必须采用宽带路由器或代理服务器。采用宽带路由器方式时，使用一条交叉双绞线连接路由器的WLAN口和小区的信息插座，再使用另外一交叉线连接路由器的LAN口和家庭集线设备，采用代理服务器方式时，如果使用Windows的ICS，则需两块网卡，一块网卡连接小区、一块网卡连接家庭网络。

三种不同场景下的家庭网络布线方式，可供您参考：

场景一：开发商交房时已使用中国电信推举的家庭信息箱结构尺寸或更大规格的家庭信息箱。

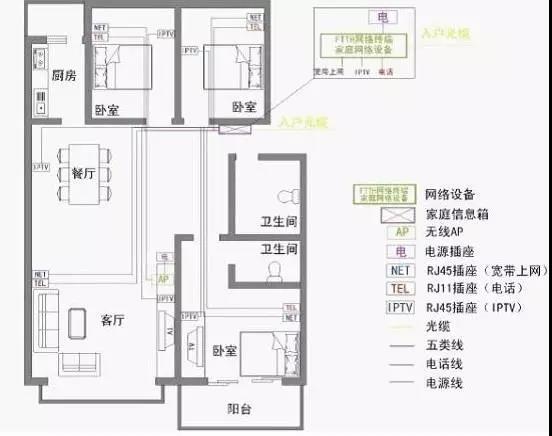

 将FTTH网络终端和家庭网络设备安装在家庭信息箱内;住宅内的电话线、五类线采用星型布线方式，并汇聚到家庭信息箱;如您喜欢使用无线上网，请从无线AP安装位置敷设1条五类线至家庭信息箱，并提供电源插座(为无线AP设备供电)。典型布线示意图如下：

图解：光纤一举搞定，全家一起享受!高速上网、高清IPTV没问题!

场景二：开发商交房时安装的家庭信息箱结构尺寸不能满足要求或因其他各种原因无法使用现在的家庭信息箱，而您在装修时能在其他位置(如书房等处)安装一只电信推举的家庭信息箱结构尺寸或更大规格的家庭信息箱。

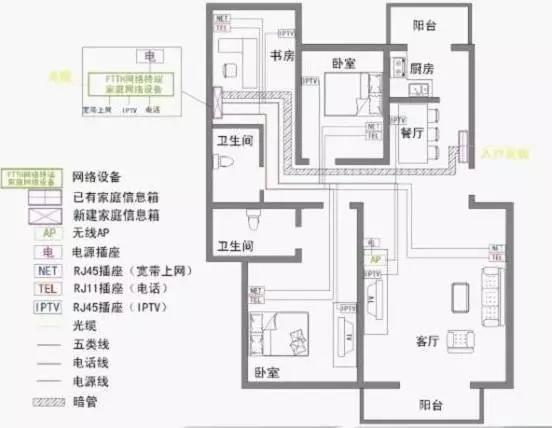

将FTTH网络终端和家庭网络设备安装在新的家庭信息箱内;住宅内的电话线、五类线采用星型布线方式，并汇聚到该家庭信息箱;如您喜欢使用无线上网，请从无线AP安装位置敷设1条五类线至该家庭信息箱，并提供电源插座(为无线AP设备供电)。一般情况下，入户光缆已穿放到原有的家庭信息箱，因此您在装修时需在二个家庭信息箱之间预埋一根直径不小于20mm的暗管，并在管内至少布放1条五类线，该暗管在敷设时，请不要产生直接弯、管道破损及阻塞等现象。典型布线示意图如下：

场景三：住宅内现有的家庭信息箱结构尺寸不能满足要求，而您住宅内的电话线、五类线都已汇聚到该家庭信息箱，但您的二次装修时不愿更换该家庭信息箱。

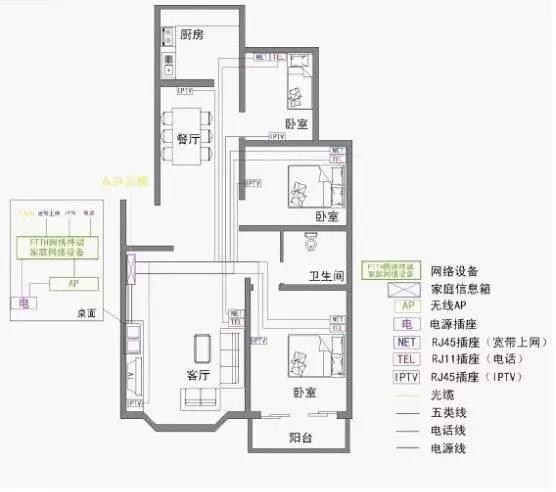

一般情况下，将FTTH网络终端和家庭网络设备安装在现有家庭信息箱附近的台柜上(需提供电源插座，为设备供电)，并将家庭信息箱内的电话线、五类线等各种线缆延伸至该设备安装位置以及将入户光缆布放至该处。典型布线示意图如下：
