网络布线方案推荐(完整版)
2019-07-01 17:11:13
一般家庭使用网络线路,会比办公场所的要简单一些。在网络系统布置的时候,会根据家庭实际需要,以及带宽使用的量进行设置。而家庭网络一般用的网络设备,也有讲究,不同品牌以及型号,都会有所区别,在给家庭网络布线的过程中,会有技术上的一些难关,这个不重要,小编接下来就和大家具体的介绍一下,关于家庭网络布线方案的一些知识。
1. 家庭网络系统的架构
A.中小户型网络架构 (满足基本上网等网络需求)
一般的中小户型网络系统,除了电信运营商的接入设备(光猫, ADSL猫等)只安装一台主无线路由器(即当作路由器使用,又当作交换机使用),如果无线网络覆盖不足,会另外再配一台无线路由器(当作无线 AP使用,软件设置成 AP功能)或者无线扩展器作为无线信号扩展的设备使用, 两台无线路由器之间即可以通过有线连接也可以通过无线桥接的方式连接。
此种网络系统结构非常简单,主要是依赖于无线路由器的品质,现在主流的无线路由器是采用新一代 11AC技术,提供 2.4GHz、5GHz两个频段信号,2.4GHz频段,无线速率可以达到 450Mbps;5GHz频段,无线速率可以达到 1300Mbps至更高,5GHz频段可接入更多无线终端,干扰少,速度快。
B.大户型网络架构 (满足高清影视等网络需求)
大户型的网络系统中,根据各种网络产品的选型, 房间的网络布线方式, 以及资金预算有多种网络架构的变形,以上是最基础的网络架构。路由器,交换机是必备的,为了满足高清影音视频的需求整个核心数据交换层全部为千兆网络, 也为将来的网络带宽需求做好准备。
无线网络覆盖采用的是无线路由器, 跟中小户型的方案一样除了主路由器外其余无线路由器设置为无线 AP模式,优点是普通用户采购使用设置比较方便,缺点是稳定性不高,不能无线漫游。
对无线网络比较重视的用户可以采用专业的无线 AP做 WIFI 覆盖,效果及使用体验会高很多。当然如果每个房间都有预留网口,可以使用一种 86 底盒安装的面板型无线 AP.
采这种无线 AP覆盖家里的无线网络,墙上的网络口不会被暂用掉,而且能保证每个房间的 WIFI 信号强度,安装在床头柜后面或是电视柜后面,美观度比较高,缺点是造价有点高。
C.跃层别墅型网络架构 (满足家用所有的网络需求)
在跃层墅型的网络系统中,核心网络的出口路由器跟千兆交换机都十分重要,所以一般都采用企业级的网络产品, 稳定性及性能都比家用级的好很多。 无线网络全部采用专用的无线 AP进行网络覆盖,通过 POE交换机直接用网线供电,安装在吊顶内或空调检修口处,通过 AC无线控制器可以统一管理无线 AP,实现网络的漫游功能, 稳定性也非常高。

2. 家庭网络系统的布线
A.确定弱电箱的位置。
现在房产商在交房时, 一般都会预留一个弱电箱, 从楼道引入的光纤及网线都预留在弱电箱里,所以整个家里的网络布线都要围绕这个弱电箱展开。
B.确定网络的点位
虽然现在上网都以无线网络为主, 但是为了确保网络的稳定与可靠我们在装修前期必须要预埋好各个房间的有线网络点位,确保每个主要的房间有网线的接入,以方便日后的无线网络接入或是有线网络设备的接入。
C . 确定网络的布线方案
1. 基础方案(成本低,性能一般)
a. 方案
本方案由 1 4/8 口 100M有线路由器作为主路由器 (含交换机功能) ,2 台 300M无线路由器作为无线网络 AP(软件设置为 AP模式)使用,适合刷刷网页看看视频对网络性能要求不高的的基本用户。本方案由 1 台 4/8 口 100M有线路由器作为主路由器(含交换机功能), 2 台 300M无线路由器作为无线网络 AP(软件设置为 AP模式)使用,适合刷刷网页看看视频对网络性能要求不高的的基本用户。
b.方案
采用这种方案如果把电箱里的主路由器升级为千兆 LAN口网络的无线路由器,路由器又相当于千兆的交换机, 整个的造价不会很高, 性能也能提升不少。 采用这种方案如果把弱电箱里的主路由器升级为千兆 LAN口网络的无线路由器, 路由器又相当于千兆的交换机,整个的造价不会很高,性能也能提升不少。
2. 中级方案(成本适中,性能良好)
基础方案中全部采用路由器设备,路由器又当交换机用,有些路由器又只有 4个 LAN口,家里网络口多的情况下 1 台路由器肯定接不下, 如果对网络传输要求很高的用户, 路由器又满足不了大数据的传输交换能力, 那么交换机的作用就凸显出来了;
一般的家用交换机都是 8口,16口或是更多,传输速率有 100M或 1000M的,其他的高级功能一般家用也用不上, 确定了端口数量, 那么根据实际使用需求选择传输速率, 未来的主流是 1000M网络,主推选择千兆的交换机, 价格贵不了多少,传输速率提高了 10 倍,基本上百兆的交换机传输文件速率是 10M/S, 千兆的交换机是 100M/S.
本方案采用客厅的路由为主路由器,所以必须预留 2 跟网线到客厅电视柜墙面,一根由光猫接入,另一个由千兆交换机接出,客厅的主路由又可以把 WIFI信号覆盖,而弱电箱的千兆交换机负责整个家庭内网的数据交换, 效率及稳定性都大大提高。 如果您的光猫带路由功能, 那么可以光猫直接连到交换机, 由光猫充当主路由,其余客厅及主卧的无线路由器用作无线覆盖的 AP使用。
3. 高级方案(成本高昂,性能优秀)
如果您不差钱, 房型又比大, 又对网络的性能及稳定性要求很高, 那么我推荐您这个高级方案, 此方案适用于大户型以及别墅业主, 选用的网络产品以商用或企业级的为主,安装配置比较复杂一些,建议请专业网络技术人员来安装调试。
房型比较大, 网络的端口比较多也会比较复杂, 所以前面用的弱电箱就不能满足别墅等户型的使用要求, 别墅业主需要单独设置弱电间, 配置弱电机柜来安装大型网络弱电设备。
本方案主路由采用企业级的路由器,性能强悍,功能强大,稳定性非常高,多WAN口的设计可以提供多个外网连接,某些型号还可以实现多播功能,上网速度翻倍。主交换机采用非网管型的千兆交换机, 能满足大型数据传输的稳定高速传输要求,无论是 NAS存储数据还是播放高清电影完全无压力。
无线网络覆盖全部采用千兆网络的专业无线 AP, 采用 6 类网线直接接到千兆 POE交换机,不需要另外连接电源,无论是无线 WIFI 信号的覆盖范围,还是数据传输的稳定性,都比无线路由器改成 AP模式使用要好的多,并且能实现 WIFI 信号的无线漫游功能,不必在多个 AP之间来回切换信号, 造成信号的不稳定连接。 某些品牌的 AP更是可以实现软件 AC管理,免去了 AC控制器的费用。

D. 网络线材选购

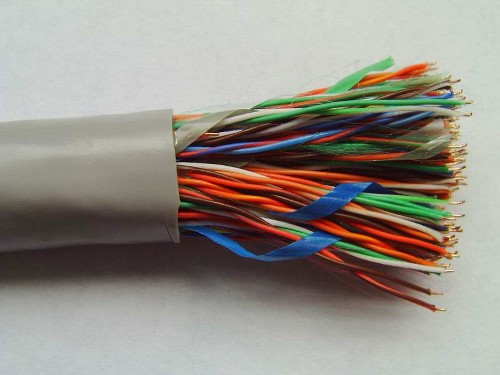

线材的选择非常多, 品牌,质量都大不相同, 市面上常见的网线主要有超五类网线(CAT 5e)和六类网线( CAT6),还有屏蔽( STP)与非屏蔽( UTP)之分,一般家用都是采用非屏蔽线。
超 5 类网线:该类电缆增了绕线密度,传输带宽为 100MHz,用于语音传输和最高传输速率为 100Mbps的数据传输,主要用于 100BASE-T和 10BASE-T网络;支持千兆以太网络。
超6 类网线:该类电缆的传输宽为 250MHz,六类布线系统在 200MHz时综合衰减串扰(PS-ACR)应该有较大的余量,它提供 2 倍于超五类的带宽。
六类布线的传输性能远远高于超五类标准,最适用于传输速率为 1Gbps的应用。一般百兆网都用的五类线和超五类线千兆网至少要用超五类线, 但主要用的是六类线。六类线的特点是线中间有个十字骨架, 这样把 4 组线分开。 六类线线径会比五类线粗一点。以后的主流应用都是千兆网络, 所以建议选购线材的时候还是以 6 类线为主,传输效率比 5 类线要好很多, 不至于以后想提速提不起来, 线埋在墙里装修好以后基本就动不了。
特别注意的是不要贪便宜买的线不是纯铜的, 有些网线是铜包铝的,此类网线在铝线外面电镀了一层铜,传输效果差不说,线芯特别容易折断,不如纯铜的线韧性特别好。
E. 网络布线施工
很多朋友其实对装修的布线施工不是很懂, 对这方便也没有很关系, 都是交由装修电工或是项目经理去管理; 要是碰到负责的电工那是很走运, 要是碰到有些不负责任的电工你又不懂的话以后只有哭的份了,这里不讲很专业的施工布线要点,只说一些很重要也是很容易发现的问题, 只要大家稍微关注一下就可以把这个问题处理好。
1. 预埋管线一定要穿管施工,不管是 PVC塑料管,还是 KGB金属管,总之所有的线一定要穿管。 这个是施工规范强制要求的, 还有个好处是如果后期线穿错了还是有可能换线的。
2. 强弱电线一定要分开穿管,否则强电 220V电线会干扰弱电信号, 最好是之相隔 30cm。正规的装修公司强弱电的线都是穿不同颜色的 PVC管,方便区分是弱电线还是强电线。一般情况是弱电用蓝色的 PVC管,强电用橙色或是红色的 PVC管。一根管子最好不要穿超过 2 根的网线。
3. 如果整个网络都是千兆的网络 交换机或路由器必须是支持千兆网络的设备,而且网线建议使用六类网线,水晶头也是需要六类,不要在这些小的配件忽略,它们很有可能会成为你整个系统的短板,而且千兆网络必须使用完整的 8 根网线,使用了 4 根网线水晶头肯定是达不到要求的。
水晶头的材质晶莹剔透一般是比较优的, 金属片也非常有光泽, 注意六类的水晶头跟五类水晶头是有区别的。 水晶头的材质晶莹剔透一般是比较优质的, 金属片也非常有光泽,注意六类的水晶头跟五类水晶头是有区别的:
4.家庭网络设备的选购
这部分内容我只是根据自己使用过的产品做一点选择推荐, 您完全可以根据自己的情况喜好选择自己适合的产品, 现在的网络产品已经非常成熟了, 家用级别的产品使用起来区别也不是很大, 但是每个厂家的产品还是有自己的特点的。 请酌情选择。
1. TP-Link
普联市场上最常见的网络设备品牌, 用户量极大, 所以凸显的问题也很多。 根据我自己的经验, 我只推荐您使用他家的商用网络的产品, 简单说就是铁壳的产品, 性价比极高,稳定性也不错。
2. NETGEAR 网件
NEGEAR 网件网件的路由器特别受玩家用户喜欢, 稳定性高, 还可以刷各种第三方固件, 功能及性能都大大超过原厂的固件, 淘宝上有很多二手的翻新设备, 价格比行货低很多,性价比超高的。
3. Linksys
Linksys 牌原来是美国思科 Cisco 旗下的家用网络品牌, 很多商家都把他家产品当作思科的产品再卖,但是前几年已经卖给了美国的贝尔金 BELKIN公司,不过他们的产品一直受网友的喜爱,可靠的做工,漂亮的外观,也十分的稳定,就是价格稍贵, 不过淘宝上也有很多再卖官翻的设备, 性价比也是极高的。 不过设置界面是英文的,可能小白用户需要注意。
4. 华为
懂网络的人就肯定知道华为在网络通领域里的地位,全球都是数一数二的企业,当然他家的家用网络设备也不会差到哪里去, 我觉得最大的特点是网络设置界面十分简单方便,特别适合小白用户,还可以通过手机 APP去设置路由器。
5. UBNT
优倍快UBNT是美国知名的线网络解决方案厂商,主要是用在专业领域的网络产品,一般我们会使用在别墅等大型项目里, 产品配置十分专业,本地化做的也非常好,全部支持中文操作界面;最大的特点是无线 WIFI 系统的 AP部署不需要硬件 AC控制器,全部可以软件实现管理, 降低了网络成本, 他家的产品价格在专业厂商里算是低的,性价比极高。
网络布线是一项繁琐的工程,需要考虑的点和面太多了,在布线的过程中,又根据实际情况的不同,进行相对应的调整。有什么相关的技术知识想询问的,也可以通过我们公司的官网www.0571bj.com,或者拨打网络布线咨询热线:13362106866,会有相关的服务人员为您解答。
